附則

案内標識

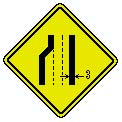

警戒標識

補助標識

備考

1　本標識板(本標識の表示板をいう。)

(1)　寸法

ア　寸法が図示されているものについては，図示の寸法(その単位はセンチメートルとする。以下この備考において同じ。)を基準とする。

イ　自動車専用道路以外の道路に設置する「駐車場(117―A)」を表示する案内標識については，便所を表す記号を表示する場合にあっては，図示の横寸法を図示の寸法の2.5倍まで拡大することができる。

ウ　自動車専用道路以外の道路に設置する「駐車場(117―A)」，「総重量限度緩和指定道路(118の3―A・B)」，「高さ限度緩和指定道路(118の4―A・B)」及び「まわり道(120―A)」を表示する案内標識並びに警戒標識については，道路の形状又は交通の状況により特別の必要がある場合にあっては図示の寸法(イに規定するところにより図示の横寸法を拡大する場合にあっては，当該拡大後の図示の寸法)の1.3倍，1.6倍又は2倍に，それぞれ拡大することができる。ただし，景観等の配慮により特別の必要がある場合にあっては，警戒標識の寸法を3分の2まで縮小することができる。

エ　自動車専用道路以外の道路に設置する「登坂車線(117の2―A)」を表示する案内標識については，道路の形状又は交通の状況により特別の必要がある場合にあっては，図示の寸法の1.5倍又は2倍に，それぞれ拡大することができる。

(2)　文字等の大きさ等

ア　寸法が図示されている文字及び記号の大きさは，図示の寸法を基準とする。

イ　自動車専用道路以外の道路に設置する案内標識で，「方面，方向及び道路の通称名の予告(108―3)」，「方面，方向及び道路の通称名(108―4)」，「著名地点(114―B)」，「待避所(116の3)」，「駐車場(117―A)」，「登坂車線(117の2―A)」，「総重量限度緩和指定道路(118の3―A・B)」，「高さ限度緩和指定道路(118の4―A・B)」及び「まわり道(120―A)」を表示するもの以外のものの文字の大きさは，道路の設計速度に応じ，次の表の右欄に掲げる値(ローマ字にあっては，その2分の1の値)を基準とする。ただし，必要がある場合にあっては，これを1.5倍，2倍，2.5倍又は3倍に，それぞれ拡大することができる。

ウ　「方面，方向及び道路の通称名の予告(108の3)」及び「方面，方向及び道路の通称名(108の4)」を表示する案内標識については，矢印外の文字の大きさは，イの規定によるものとし，矢印中の文字の大きさは，矢印外の文字の大きさの0.6倍の大きさとする。

エ　「著名地点(114―B)」を表示する案内標識の文字の大きさは，10センチメートルを標準とする。

オ　「市町村(101)」，「都府県(102―A)」並びに「方面，方向及び距離(105―A・B・C)」，「方面及び距離(106―A)」，「方面及び方向の予告(108―A・B)」，「方面及び方向(108の2―A・B)」，「方面，方向及び道路の通称名の予告(108の3)」，「方面，方向及び道路の通称名(108の4)」，及び「著名地点(114―A・B)」を表示する案内標識に，それぞれ市町村章，都府県章及び公共施設等の形状等を表す記号を表示する場合の当該記号の大きさは，日本字の大きさの1.7倍以下の大きさとする。

カ　自動車専用道路以外の道路に設置する「駐車場(117―A)」を表示する案内標識に便所を表す記号を表示する場合の当該記号の大きさは，駐車場を表示する記号の0.7倍以下の大きさとする。

キ　縁，縁線及び区分線の太さは，次の寸法を基準とする。

(ア)　案内標識

縁は，自動車専用道路以外の道路に設置するもので，「待避所(116の3)」，「駐車場(117―A)」及び「まわり道(120―B)」を表示するものについては9ミリメートル，「総重量限度緩和指定道路(118の3―A・B)」及び「高さ限度緩和指定道路(118の4―A・B)」を表示するものについては16ミリメートル，「登坂車線(117の2―A)」を表示するものについては10ミリメートル，その他のものについては日本字の大きさの20分の1以上の太さとし，縁線及び区分線は，日本字の大きさの20分の1以上の太さとする。

(イ)　警戒標識

縁及び縁線は，12ミリメートルとする。

2　補助標識板(補助標識の表示板をいう。)

(1)　寸法

ア　図示の寸法を基準とする。

イ　補助標識は，その附置される本標識板の拡大率又は縮小率と同じ比率で拡大し，又は縮小することができる。
